管夾閥是常用的閥門之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量。管夾閥適用于壓力、溫度及口徑范圍較大，尤其適用于中、大口徑的管道。管夾閥是利用氣動、電動或者手動等驅動方式擠壓膠管達到開關或者調節作用的閥門，膠管是夾管閥的最重要零件也是損耗品，一般為三元乙丙膠，另我司可提供耐納特橡膠，其在抗腐蝕、抗磨損和承壓能力比普通橡膠要好很多。管夾閥閥體有鑄鐵、鋁合金、鑄鋼、不銹鋼等。
● GB8464-87《內螺紋連接管夾閥、截止閥、球閥、止回閥 通用技術條件》 | ● JB/T53162-91《管夾閥 產品質量分等》 JB/T53200-94《鐵制對夾式平板管夾閥 產品質量分等》 JB/T53242-94《鋼制平板管夾閥 產品質量分等》 |
● JB/T5298-91《管線用鋼制平板管夾閥》 | ● GB8465.1-87《內螺紋連接管夾閥、截止閥、球閥、止回閥 基本尺寸 鐵制管夾閥》 GB12232-89《通用閥門 法蘭連接鐵制管夾閥》 |

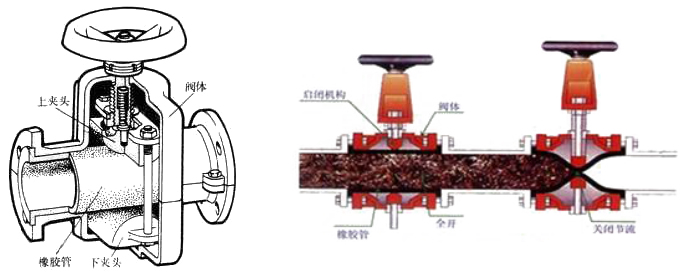

管夾閥由上下鋁合金閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。其工作原理為當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。

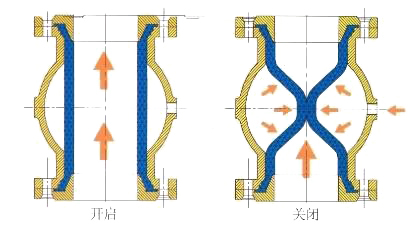

當壓縮空氣或液體（用低為2 bar的壓差）進入到氣動管夾閥閥體時，有高回彈力的內襯套被壓縮。閥體的結構確保了內襯套的唇形自由閉合。由此確保了介質流的可靠地關斷，同時也提高了內襯套的使用壽命。在這種情況下，氣動管夾閥被關閉，從而使得介質流可以被關斷。當壓縮空氣或液體中斷時，特制的內襯套由于回彈力或恢復力的作用和介質壓力的作用而使閥門打開。
● 管夾閥又名箍斷閥、撓性閥、氣鼓閥、氣動膠管閥等。管夾閥無壓力損失、無堵塞、無泄露，低耗氣、防水錘等，適用于含顆粒的液固及氣固二相流.
● 管夾閥介質流通暢、摩擦阻力小、無泄漏、不發生阻塞以及自身重量輕是氣動式夾管閥為重要的優點。
● 管夾閥預定的唇形彎折方向不僅可以保證關斷介質流，而且，即便有較大的固體顆粒也可被內襯套包覆，并使其關斷。
● 夾管閥可廣泛應用于有顆粒、粉末、纖維、粘漿等磨損性物質的化工、紙漿、造紙、食品、電力、再循環、水處理、礦物加工等行業，管夾閥橡膠管采用高彈性、高耐磨、耐疲勞的橡膠制作。
橡膠名稱及代號 | 適用溫度 | 適用介質 |
丁基像膠（B級）（IIR） | ≤120℃ | 85%硫酸、鹽酸、氫氟酸、磷酸、苛性堿和多種脂類等 |
橡膠（NR） | ≤100℃ | 凈化水、無機鹽、稀釋無機酸等。 |
三元乙丙橡膠（EPDF） | ≤120℃ | 具有天燃橡膠相似的耐酸堿性能，用于低壓力蒸汽、熱水、冷水性能良好。 |
氯丁橡膠（CR） | ≤85℃ | 耐酸、耐堿、耐油和非溶劑，耐磨性優于橡膠。 |
丁睛橡膠（） | ≤85℃ | 耐油耐磨，其耐酸性能與橡膠相似。 |
氟橡膠 | ≤150℃ | 具有類似氟塑料的耐磨腐蝕性能，在濃酸、強氧化性能中及穩定，在有機溶劑和堿溶液中穩定。 |
管夾閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、動作方式、特殊要求進行選擇）。
1 | 規格 | 英制系列以英寸in表示；公制系列以DN表示，單位mm | |||||
2 | 驅動方式 | 手動-省略 | 6-氣動 | 9-電動 | |||
3 | 閥門類別 | GJ-管夾閥 | |||||
4 | 壓力等級 | 0.6MPa | 1.0MPa | 1.6MPa | |||
5 | 連接方式 | 4-法蘭 | |||||
6 | 結構形式 | 1-直通 | |||||
7 | 殼體材料 | C-WCB | 8-CF8 | 8M-CF8M | 3-CF3 | 3M-CF3M | 2-HT200 |
8 | 密封或襯里材料 | X-橡膠 | SYX-三元乙丙橡膠 | NTX-耐納特橡膠 | |||
備注：
管夾閥型號中未列出的其他特殊要求需在清單中寫明;樣本中列出的型號不涉及壓力、口徑及閥門的材料編號，由用戶給定。
管夾閥型號示例：
GJ641X-10L-DN50
氣動管夾閥，DN50、1.0MPa，法蘭連接，直通結構，殼體(閥體、閥蓋)材料鋁合金，膠管材料橡膠。
GJ941NTX-10C-DN100
電動管夾閥，DN100、1.0MPa，法蘭連接，直通式結構，殼體(閥體、閥蓋)材料WCB，耐納特橡膠。
