產品概述：
FGP4X復合式高速排氣閥適于裝在水泵出水口或送配水管線中，用以排除管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率，且于管內一旦有負壓產生時，本閥可迅速吸入外界空氣，避免管線因負壓而造成破管現象的發生。
當輸水管內開始注水時，活塞或浮球停留在開啟位置，進行大量排氣。當空氣排完時，閥內積水，浮球被浮起，活塞或浮球關閉位置，停止大量排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時少量空氣由微量排氣閥排出。當水泵停止，管內水流空時或遇管內產生負壓時，活塞迅速開啟，吸入空氣，確保管線安全。

產品參數：
公稱通徑：DN25-DN400
公稱壓力：1.0MPa-2.5MPa
適用溫度：0-70℃
適用介質：清水
閥體材質：鑄鐵、球鐵、鑄鋼、不銹鋼
連接方式：法蘭

產品特點：
1、集高速進排氣閥、微量排氣閥功能于一身，結構緊湊，功能完善。
2、微量排氣閥旁接于主閥體，體積小巧，動作領命，無粘黏現象，保持微排持續可靠。
3、具有高速排氣不吹堵、滿管時微量排氣提高輸水效率、管線排空時高速吸氣防止管路負壓等多種功能。
4、浮球置于頂部開窗口的護筒內，其配置位置和結構形式在空氣動力學上使得高速氣流排除時，對滑動體和浮球的總作用力是豎直朝下的，不會出現高速氣流排出時攜帶浮球發生吹堵。

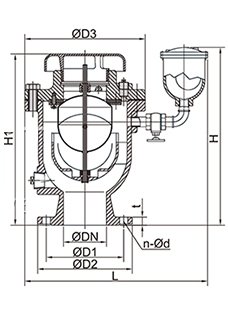

產品尺寸：

DN	D1	D2	t	n-d	H	L
100	180	220	19	8-19	≈413	425
150	240	285	19	8-23	≈447	505
200	295	340	20	8-23	≈563	851
250	350	395	22	12-23	≈787	880
300	400	445	24.5	12-23	≈870	905
400	515	565	24.5	16-28	≈893	991

產品零部件材質：

名稱	材料	名稱	材料
閥體	球墨鑄鐵	閥蓋	球墨鑄鐵
O型圈	NBR	活塞架	鋁青銅
密封環	NBR	活塞	不銹鋼
浮球	不銹鋼	排氣罩	球墨鑄鐵
微量排氣閥	鑄鐵	-	-

產品原理：

FGP4X復合式高速排氣閥在關閉后，管線中有氣體析出時，將逐漸集聚到安裝在管路局部高點的微量排氣閥閥體內。當此處積聚的氣體增加，氣壓上升大于此處的壓力時，一方面頂住使高速排氣口繼續保持密封狀態，另一方面將迫使淹沒浮球的水位下降，浮球隨之下落打開微量排氣口后開始微量排氣。隨著微量排氣的進行，集聚此處的氣壓隨之下降，水位上升，浮球隨水位上升又封住微排閥座，故氣體可通過微排閥排出，但水卻不能，實現了有氣即排，排完即關，間隔排氣，只排氣不排水等功能，可最大限度排盡管線中出現的氣體。
