產品概述：
QSP全壓高速排氣閥是一款氣缸式排氣閥，在結構上超過了普通雙口排氣閥和復合式排氣閥，對于管道中的氣體，無論時多段水柱，氣柱相間，有無壓力均可連續高速排出管道，不會發生浮球吹堵，少量氣體可通過微孔排出，管道負壓時大量進氣。通過銷軸與浮筒連接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降時，閥芯上升，打開小閥口，并可關閉小排氣閥的上的排氣口，使氣體通過導管進入液壓缸內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，使液壓缸通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。

產品參數：
公稱通徑：DN40-DN400
公稱壓力：1.6MPa
適用介質：水
適用溫度：0-70℃
閥體材質：鑄鐵、鑄鋼、不銹鋼

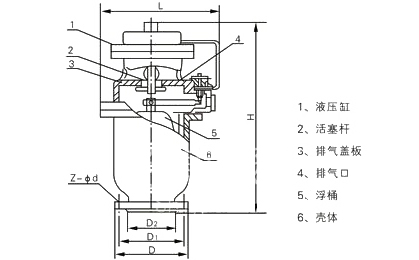

產品尺寸：

DN	D	D1	D2	L	H
40	195	160	135	300	620
50	195	160	135	300	620
80	195	160	135	500	620
100	215	180	155	500	620
150	280	240	210	620	740
200	340	295	266	620	780
250	395	350	319	620	820
300	445	400	370	620	850
400	565	515	480	700	910

產品工作原理：

QSP全壓高速排氣閥(氣缸式排氣閥)當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的較高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。
